Mașină de Sertizat Furtunuri

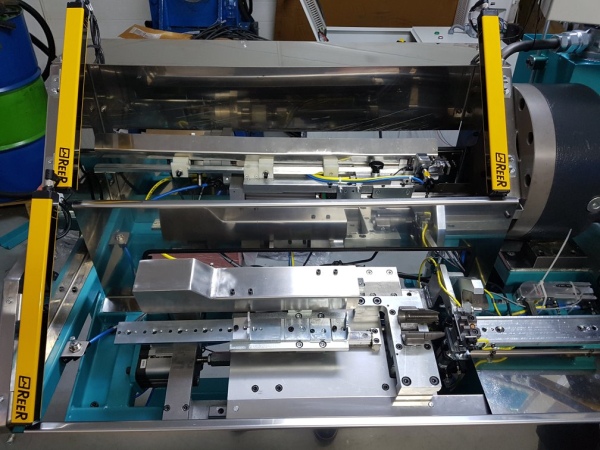

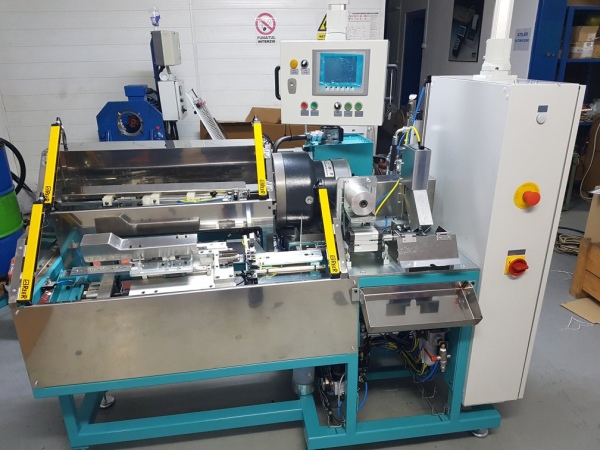

Mașina de Uleiat-Îmbinat-Sertizat-Tijat Pneumo-Hidraulica Cerob (UISTPH Cerob)

Mașina de uleiat-îmbinat-sertizat-tijat pneumo-hidraulica are drept scop montarea pe un furtun a unui fiting și sertizarea lui. Mașina, utilizând dispozitive adecvate, are posibilitatea asamblării furtunurilor de frână cu fitingurile ‘orientate’ sau ‘neorientate’ unul față de celălalt.

Fazele manuale pentru montarea pe furtun a unui fiting sunt:

faza de introducere a fitingului în dispozitivul de uleiere;
faza de extragere a fitingului din dispozitivul de uleiere;
faza de introducere a fitingului in dispozitivul fix;
faza de introducere a furtunului în dispozitivul mobil;
faza de evacuare a furtunului cu fitingul ‘îmbinat’;
faza de alimentare a furtunului, cu fitingul ‘îmbinat’, în dispozitivul de ‘sertizare-tijare-evacuare’.

Fazele automate pentru montarea pe furtun a unui fiting sunt:

faza de uleiere a fitingului , care se desfășoară după introducerea fitingului în dispozitivul de uleiere, comandată de un senzor de prezență fiting în dispozitivul de uleiere;
faza de îmbinare a fitingului pe furtun;
faza de introducere furtun, alimentat în dispozitivul de ‘serizare-tijare-evacuare’ în capul de sertizare;
operația de sertizare (cu două faze: inchidere bacuri sertzare și deschidere bacuri sertizare);
operația de tijare (cu două faze: avansare tijă și retragere tijă);
faza de retragere a furtunului cu fitingul sertizat, din capul de sertizare ;
operația de evacuarea a furtunului cu fitingul sertizat (cu două faze: basculare dispozitiv și retragere dispozitiv în poziția inițială);
